Kapacitiv belastningskontaktor

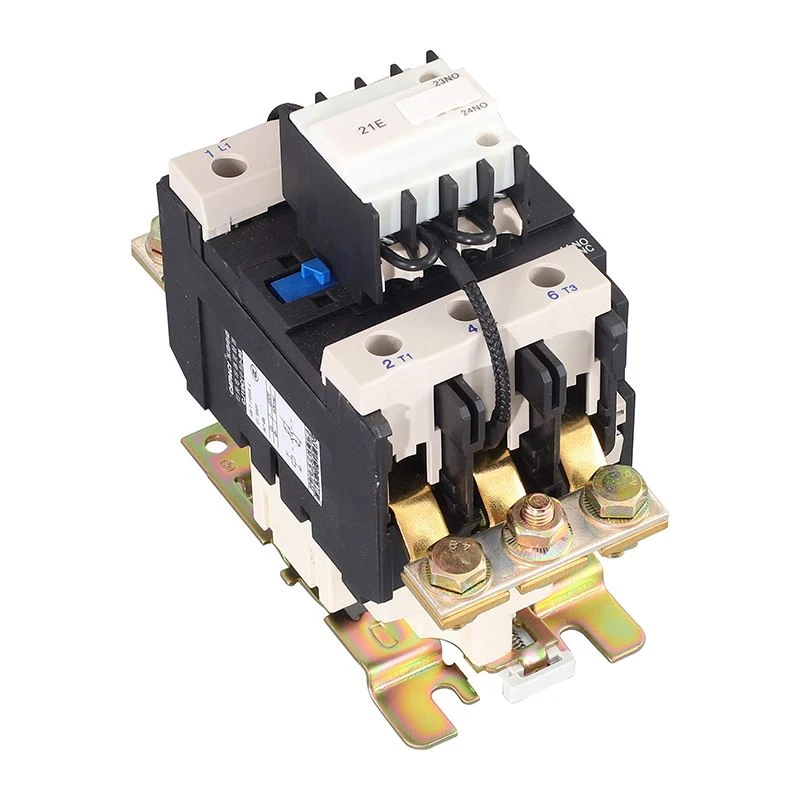

DeCJ19C kapacitiv belastningskontaktor(enkeltfaseserie) er en specialiseret elektrisk enhed, der er designet specifikt til at lave og afbryde kredsløb, der leverer lav-enfasede kapacitive belastninger- eller til at styre delt-fasekompensation i tre-fasesystemer. Det er en grundlæggende komponent i udstyr designet til automatisk reaktiv effektkompensation. Dette pålidelige produkt er ideelt egnet til 50Hz vekselstrømssystemer med en nominel driftsspænding op til 220V, og håndterer professionelt omskiftningen af ​​kapacitive belastninger op til 90kvar for at opnå effektiv effektfaktoroptimering. Denne enfasede kapacitive belastningskontaktor er et forbedret produkt fra vores produktionslinje, udviklet som en forbedring i forhold til det originale CJ19C (16C) design. For at sikreKapacitiv belastningskontaktorleverer ensartet og sikker ydeevne, skal den anvendes i overensstemmelse med disse standardarbejds- og installationsretningslinjer: a) Den omgivende lufttemperatur skal holdes mellem -5 grader og +40 grader, med gennemsnittet over en 24-timers periode, der ikke overstiger +35 grader. b) Installationsstedets højde må ikke overstige 2000 meter. c) Luftfugtighedsparametre kræver, at den relative luftfugtighed ved en lufttemperatur på +40 grader ikke overstiger 50 %.

Derudover skal den månedlige gennemsnitlige minimumstemperatur for den vådeste måned være mindre end eller lig med +25 grad , og den måneds gennemsnitlige maksimale relative luftfugtighed skal være mindre end eller lig med 90 %. d) Den er velegnet til miljøer med en forureningsgrad på 3. e) Dens installationskategori er klassificeret som III. f) Den skal installeres på et sted fri for udtalte rystelser, stød eller vibrationer. g) Monteringsoverfladen på dette produkt bør ikke have en hældning på mere end 5 grader fra lodret. Funktionsprincippet, illustreret i figur 1, understreger dets skræddersyede design til kapacitive belastninger. Skemaet over den stiplede linje beskriver kontrolkredsløbet, mens området nedenfor viser den enkeltfasede kapacitive belastning (kondensatorbank). Et integreret modstandsomskifterkredsløb, der byder på tidlige-kontakter i serie med modstande, er det første, der aktiveres ved spoleaktivering. Dette gør det muligt for den indledende indbrudsstrøm, der er forbundet med tilslutning af en kapacitiv belastning, at blive sikkert begrænset af modstandene, og derved undertrykke potentielle elektriske belastninger og forstyrrelser. Efter dette kontrollerede indgreb lukkes hovedkontakterne for at bære den fulde kapacitive belastning. Et vigtigt holdbarhedstræk ved detteKapacitiv belastningskontaktorer den automatiske afbrydelse og nulstilling af modstandskredsløbet, når dets indkoblingsundertrykkelsesrolle er fuldført. Dette reducerer markant risikoen for modstandsskader, når den kapacitive belastning afbrydes, hvilket forbedrer kontaktorens overordnede pålidelighed og levetid og sikrer jævn, stabil drift til dine følsomme kapacitive belastningsapplikationer.

CJ19C Single-Phase og Three-Phase Y-Type (kræver tre kontaktorer) Ledningsdiagram er vist i figur 2.

CJ19C (Single-Phase)-95 kontaktoren har tre hjælpekontakter med to kombinationer.

Hjælpekontaktkombinationer er vist i tabel 1. Hjælpemoduler kan installeres på begge sider af kontaktoren for at øge antallet af hjælpekontakter.



To typer hjælpekontakter er tilgængelige:

LA8-DN11 (en normalt åben og en normalt lukket)

LA8-DN20 (to normalt åbne); valgt af brugeren ved bestilling.

Udvendige dimensioner og installationsmål

CJ19C (enkeltfaset)-95-kontaktoren kan installeres ved hjælp af M6-skruer og låseskiver eller ved hjælp af 35 mm eller 75 mm monteringsskinner.

Se figur 4 for de udvendige dimensioner og installationsmål for CJ19C (enkeltfaset)-95 kontaktor.
